Что такое класс IP электроприборов или степень защиты от пыли и влаги?

16 августа 2019

Степень защиты от пыли и влаги, обеспечиваемые оболочками технического устройства или класс защиты IP — это характеристика корпуса или оболочки изделия, которая указывает на величину мелких частиц (пыль и другие посторонние предметы) способных проникнуть в это изделие, а также устойчивость к воздействую влаги, капель и струй воды.

Класс защиты IP обозначается сокращением из двух букв и двух цифр: IPxx, где хх — это степень защиты. Первая цифра лежит в диапазоне от 0 до 6 обозначает то насколько устройство защищено от пыли, а вторая — от 0 до 9 обозначает защиту от влаги и воды.

Первая цифра отражает защиту от пыли, а вторая от воды

После цифр могут указываться буквы, обозначающие дополнительную информацию. Расшифровка значений этих цифр приведена в таблице ниже, если говорить простым языком, то чем они больше — тем лучше защищено устройство.

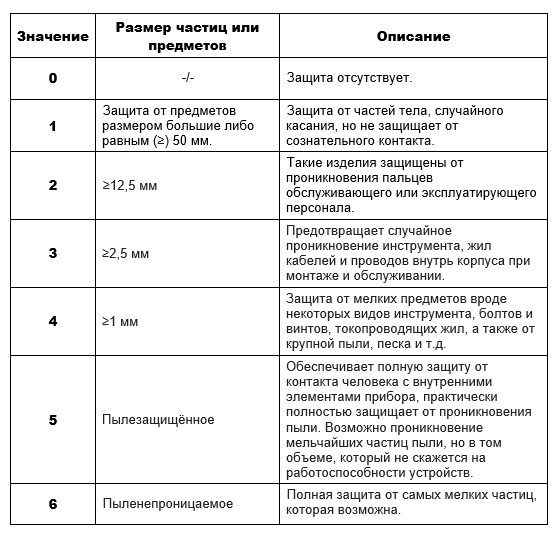

Таблица 1. Степени защиты от пыли

Таблица 2. Степени защиты от влаги

Таким образом, обычная розетка может быть как IP22 – так как её опасные части, находящиеся под напряжением защищены от касания пальцами, и она не может подвергаться воздействию вертикальных капель воды, так и IP44 — если она оборудована защитной крышкой и/или шторками на отверстиях для вилки. В качестве примера можно привести и блоки питания для светодиодных лент, те, что в перфорированных корпусах, имеют класс защиты IP20-IP22, а те что выполнены в закрытых корпусах — IP66, IP54, IP30 и пр.

Иллюстрация наглядно демонстрирует какие частицы или какое воздействие воды выдерживают приборы с разной степенью пылевлагозащиты

На практике при проверке степени защиты от твердых частиц используют щупы диаметром 50, 25, 12.5, 2.5 и 1 мм. Если корпус изделия устроен так, что при введении в его отверстия, перфорацию, щели и зазоры щупа он не достигает опасных частей — то изделию присваивается соответствующий диаметру наименьшего щупа класс защиты. То есть если корпус позволяет ввести в него щуп диаметром 1мм, но щуп диаметром 2.5 мм не входит или не касается опасных частей (под напряжением, с повышенной или пониженной до опасных значений температурой), то класс защиты будет IP3x. Испытательные щупы также носят название «Щуп доступности к токоведущим опасным частям или опасным механическим частям».

В степени защиты от пыли и влаги нет прямого указания возможности использования прибора при длительном и глубоком погружении, а также при различных давлениях. Вы наверняка замечали рекламу телефонов, часов и прочего, где указывается большими буквами IP68 и модель на иллюстрации с ними плавает или иначе оказывает негативные воздействия. Дело в том что это не совсем верно.
Степень защиты IP лишь отражает то что прибор прошел испытания согласно требованиям стандартов испытаний. А они проводятся при неизменных давлениях, интенсивности воздействий и пр. К тому же, если учесть желание многих брендов сэкономить и продать больше — их приборы могут проходить испытания на необходимый минимум, не имея при этом достаточного запаса прочности для постоянного использования в них. Например, для подтверждения степени IP67 устройство погружается в воду на 30 минут, а IP68 согласно ГОСТ 14254 вообще указано длительность и уровень воды «по договоренности»…
Если продолжает работать — тест пройден. А что будет если устройство упадет в воду на большую чем при прохождении теста глубину или на него внезапно выльют воду в больших количествах или под большим давлением? Вот при таких динамических воздействиях дешевые и некачественные электроприборы могут выйти из строя. При этом хорошо, если не пострадают люди.
Обратите внимание и на то, что в таблицах нет прямых указаний о возможности использования приборов с таким классом защиты во влажных средах или влажных помещениях. Например, при использовании в бане не все защищенные приборы обеспечивают безопасное использование, а при использовании во сыром гараже работают прекрасно.
Поэтому, прежде чем использовать прибор в сложных или экстремальных условиях внимательно ознакомьтесь с инструкцией к нему. Это касается всех видов техники.

ДДополнительные буквы

Кроме 2-х цифр в маркировке могут быть буквы, которые дополняют или поясняют насколько, и от чего конкретно защищено изделие:

А — корпус не допускает случайное касание опасных частей тыльной стороной руки.

B — предотвращает касание пальцем.

C — инструментом.

D — проволокой.

Или о типе оборудования, условиях испытания:

Н — указывается на оболочках высоковольтного оборудования.

M — говорит о том, что при испытаниях защиты от воздействия воды устройство с движущимися частями было включено в работу (части были в движении).

S — при испытаниях защиты от воды устройство с движущимися частями не работало.

W — обеспечивается защита от различных погодных условий.

Заключение

Степени защиты оболочки от воздействия пыли и влаги нормируются в: IEC 60529-2013, DIN 40050-9 (DIN – немецкий институт стандартизации), ГОСТ 14254-2015 (русскоязычный аналог стандарта IEC, его мы приложили к записи для более глубокого ознакомления). По коду IP при выборе электроустановочных изделий и другого оборудования вы легко поймете, может ли использоваться изделие на улице или во влажном помещении.

Например, для светильников, которые устанавливаются в жилых комнатах, не имеет значения степень защиты. Но при установке светильников на улице — лучше обратить внимание на защищенные модели, часто в них есть приписка «ЖКХ», а класс защиты обычно IP65, в то время как источники света для подсветки бассейнов или фонтанов должны выдерживать длительное погружение в воду, то есть иметь класс IP68. Те же рекомендации касаются и выбора любых других электроприборов. Чаще всего встречаются электротехнические приборы и устройства с классом защиты IP20, IP31, IP40, IP44, IP65, немного реже — IP54, IP55.
